HEWLETT PACKARD: Audio Oscillator
Model 201B
|

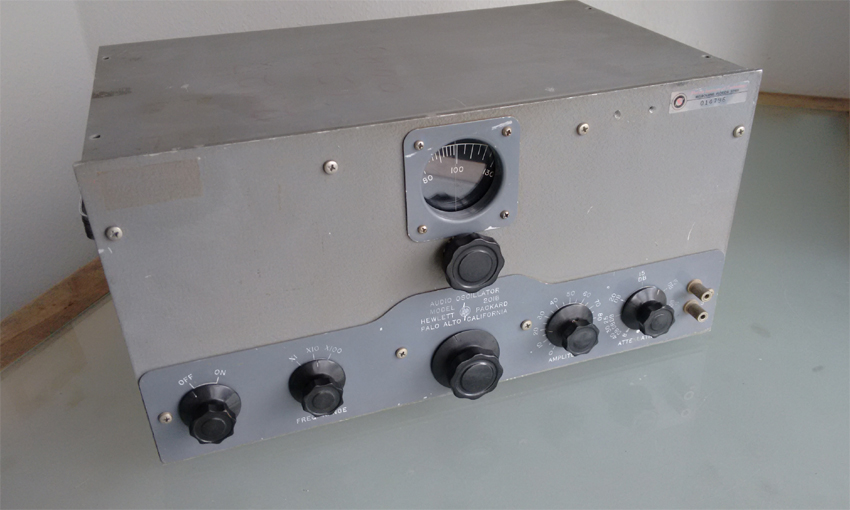

HP Audio Oscillator Model 201B, vorne. USA, 1952
|
Der HP Audio
Oscillator 201B ist
Nachfolger des Model HP 200B, eines legendären ersten
Instruments
aus der Garage von Bill Hewlett und David Packard. Der 201B gibt
gegenüber seinem Vorgänger eine deutlich
höhere
Ausgangsspannung ab: Über den gesamten Frequenzbereich von 20
Hz
bis 20 kHz steht an den Ausgangsbuchsen eine Spannung von bis zu 42
Volt bei einer Ausgangsleistung von 3 Watt zur Verfügung.
|
HP Audio Oscillator Model 201B, innen. USA, 1952
|
Der innere Aufbau
ist dem ersten
Audio Oscillator Modell von HP im Wesentlichen ähnlich. Die
Sinus-Schwingung wird in einem Wien-Oszillator mit zwei Röhren
erzeugt; als kompensierendes Element im negativen Zweig dient eine
3W-Glühbirne (das war die damalige von Bill Hewlett
patentierte
Konstruktion). Durch diesen Kaltleiter ließ sich die
Schaltung
erheblich stabilisieren.
Zur Erzeugung der relativ hohen Ausgangsspannung dient eine
Push-Pull-Ausgangsstufe mit zwei 6L6-Röhren und einem
entsprechend
dimensionierten Ausgangstransformator (im Bild oben links zu erkennen).
|

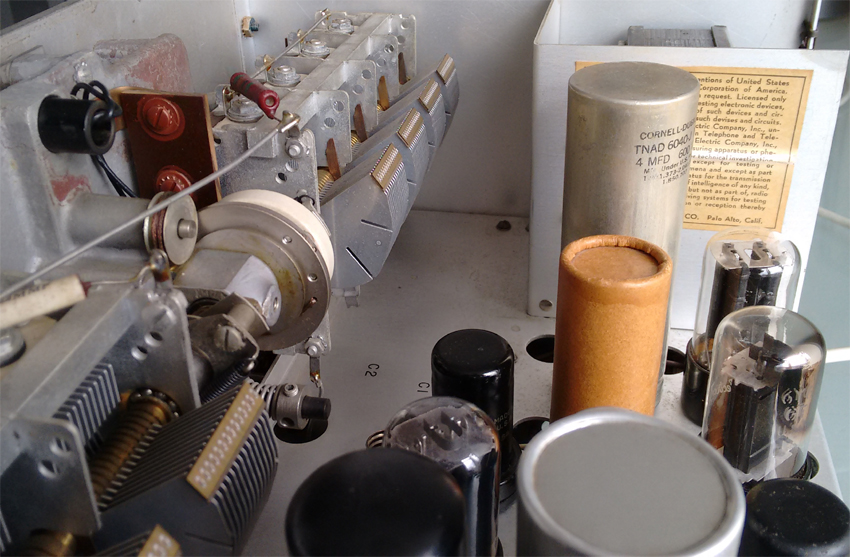

HP Audio Oscillator Model 201B, innen. USA, 1952
|
In obigem Bild zu erkennen: die frequenzbestimmenden Kondensatoren auf
einer Achse.
Das Modell 201B wurde von dem damals noch jungen Unternehmen Hewlett-Packard 1945 vorgestellt. Das
Exemplar hier mit der Serinenummer 1123 stammt vermutlich von 1952.
Kennzahlen:
Frequenzbereich: 20 Hz ... 20
kHz
Ausgangsleistung: 3 W über 600 Ohm
Leistungsaufnahme: 105 Watt
Gewicht:
14,5 kg
Abmessungen:
(18 3/4 x 8 5/8 x 11 3/4) inch
Dokumentation:
Hewlett-Packard Company: Instruction and Operating Manual Model 201B Audio Oscillator. USA, 1950.
|
|
|
| |
|
