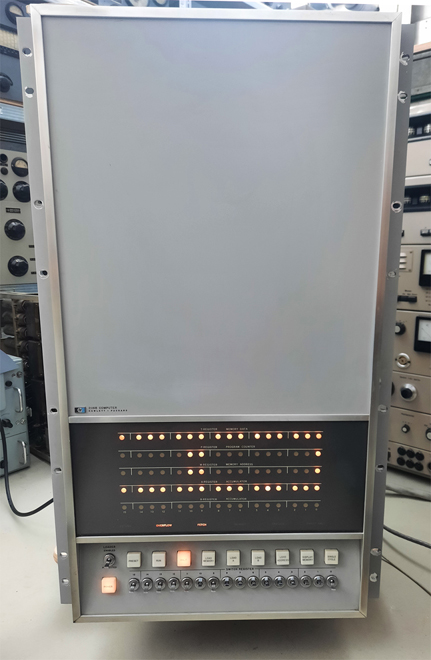

Hewlett
Packard 2116B
computer , USA, 1968.
|
Hewlett
Packard
2116B
computer
HEWLETT PACKARD 2116B Computer with option 05 (16k memory).
Serial # 852-00184.
Has all its original documentation in four binders and the complete set
of diagnostic software on paper tapes.
A paper tape reader model HP 2379A was also included
This unit was originally used at the Schering Institute for
High Voltage Engineering
at the Technical University Hannover, Germany.
After more than 50 years it seemed a good idea to renew the power cord,
do some over-all cleaing and do maintenance at the fans.
After checking the power supply and inspection of contacts and
cards the 2116B powered up and responded to keystrokes as
expected. Even den Key-In loader was still stored on its originally
place; so I also made the paper tape reader run and loaded the
diagnostic software punched on paper tapes. Works still fine
in
2025!
This model had also the options DMA and EMAU equipped, holds I/O-cards
for
Paper Tape reader, - Puncher, TTY and AD-converter.
A great classic.
|
|
Hat
es in einem
außergeöhnlichen guten und vollständigen
Zustand in die
Computer-Sammlung gebracht: Ein HP 2116B computer von Hewlett Packard,
der Selbstdarstellung von Hewlett Packard zufolge der erste serienreife
Digitalrechner des damals schon groß gewachsenen
Unternehmens.
Eigentlich war wohl die Idee einen (einfachen) Steuerrechner
für
HPs Messinstrumente auf den Markt zu bringen - der Erfolg kam aber
übergreifend, besonders als Prozessrechner und in der
Automatisierung von Verwaltungsaufgaben.
Elektronisches Design und Verarbeitung, sehr gute Rechenleistung und
auch die von Anfang an mit den Einsatzszenarien Schritt haltende
Software, machten diesen Rechner zu einem Erfolgsmodell im damals
bereits recht vielfältigen und
ausdiffernezierten jungen
Markt für elektronische Digitalrechner.
|

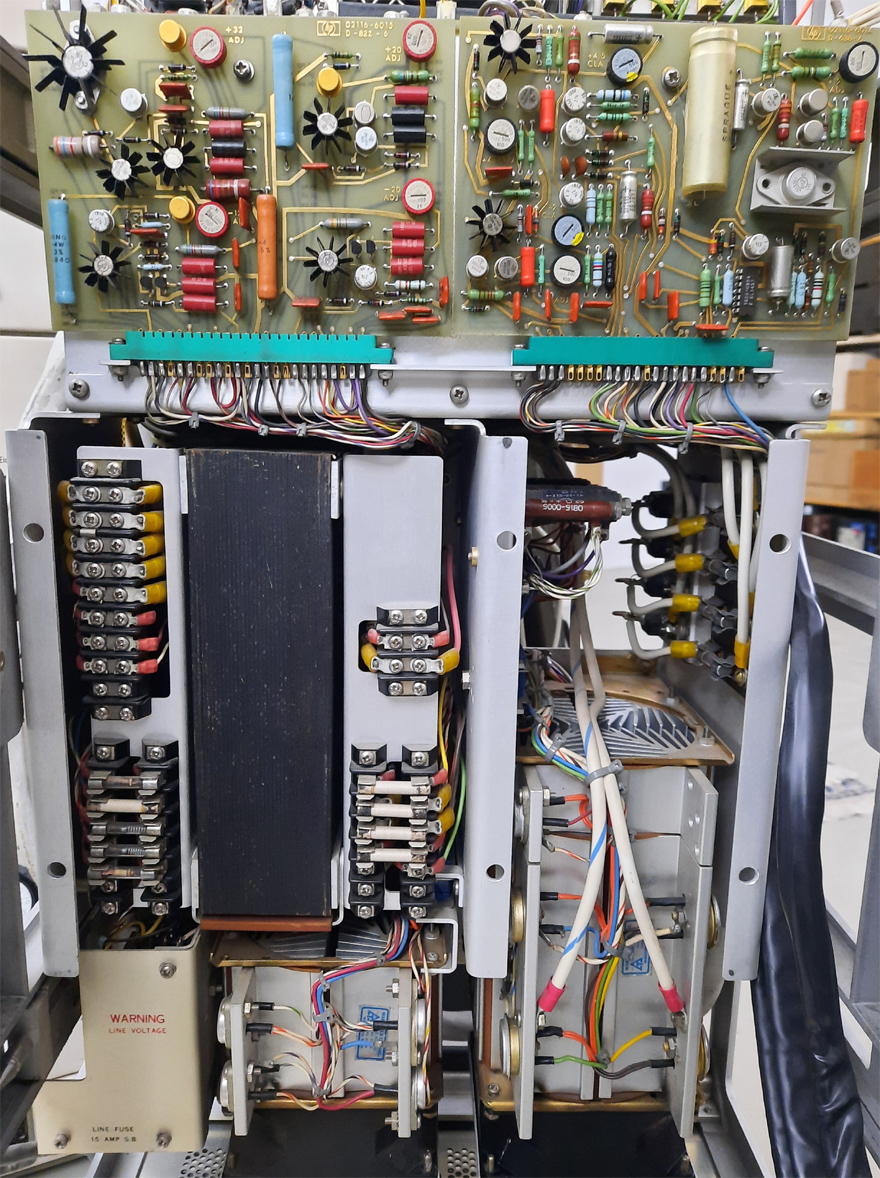

Hewlett
Packard 2116B
computer , Netzteil mit Leistungselektronik. USA, 1968.
|
Bild oben zeigt eine Sicht ins Innere (von hinten aus): Netzteil mit
Transformator und Leistungselektronik.
Die Ressourcen sind begrenzt: sollen mehrere Optionen und mehrere
Schnittstellenkarten gleichzeitig in Betrieb genommen werden, ist ein
zusätzliches externes Netzteil erforderlich.
|

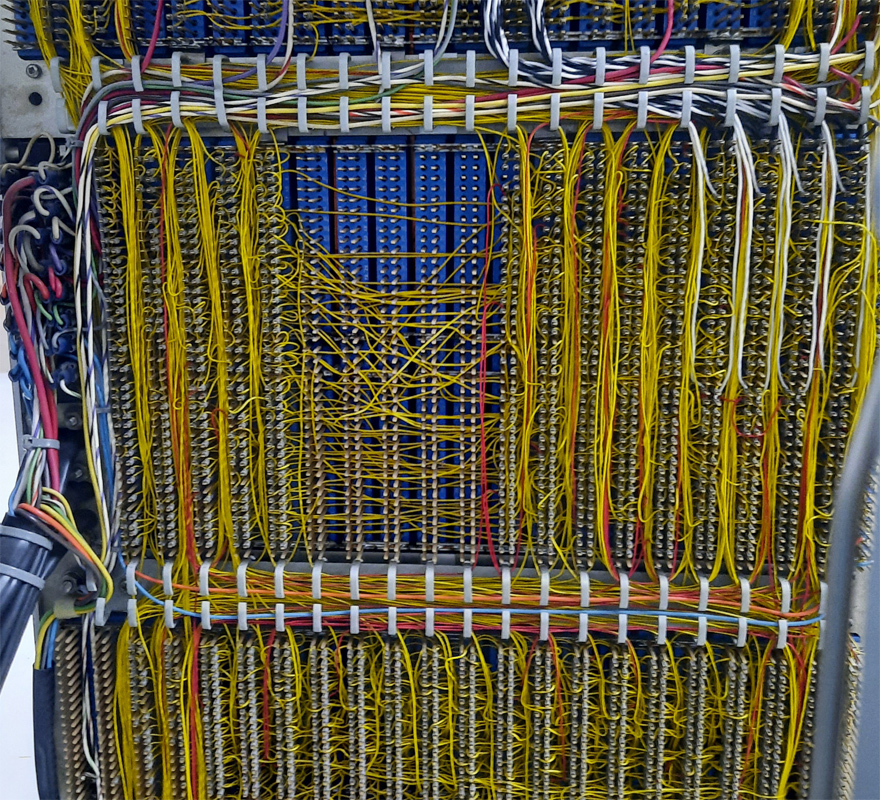

Hewlett
Packard 2116B
computer Rückseite. USA, 1968 |
Blick auf die intere Verkabelung (Rückseite): die Karten sind
mit "wire wrap" fest miteinander verdrahtet; eine seinerzeit
übliche Verbindungsmethode, die in den 1960er Jahren
tatsächlich noch von Hand, unter Zuhilfenahme von
"Wrap-Pistolen" realisiert wurde.
Wie nahezu alle Digitalrechner der damaligen Zeit arbeitet auch der HP
2116B mit Kernspeicher. Noch gibt es keine vollständig
integrierte
zentrale Recheneinheit (CPU) - Schalt- und Rechenwerk sind noch mit
diskreten Logikbausteinen aufgebaut.
|

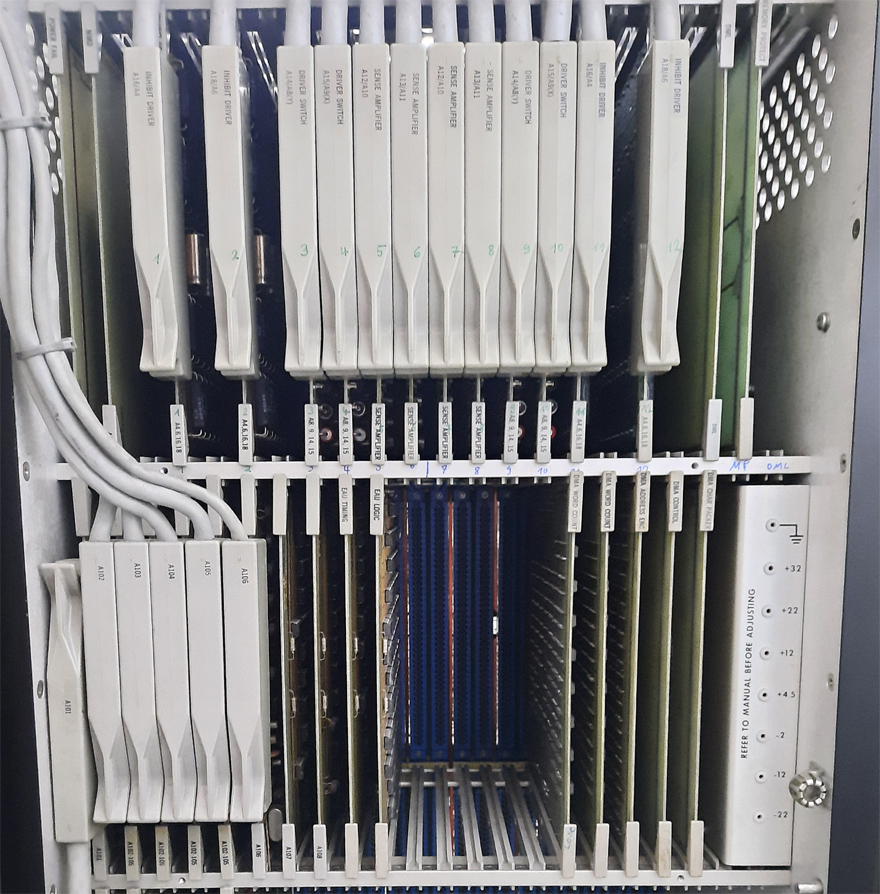

Hewlett
Packard 2116B
computer Innenseite. USA, 1968.
|
Bild oben: Ausschnitt nach Öffnen der Tür. Macht
einen vergleichsweise sehr aufgeräumten EIndruck. In der
oberen Reihe sind die Steckkarten für die Steuerung der
Kernspeicher ( je ein Sense Amplifier, Driver Switch und Inhibit Driver
für 4k * 16 Kernspeicher). Untere Reihe: die eigentliche
Central Processing Unit, sowei weitere Optionen (u.a. Direct Memory
Access DMA).
|

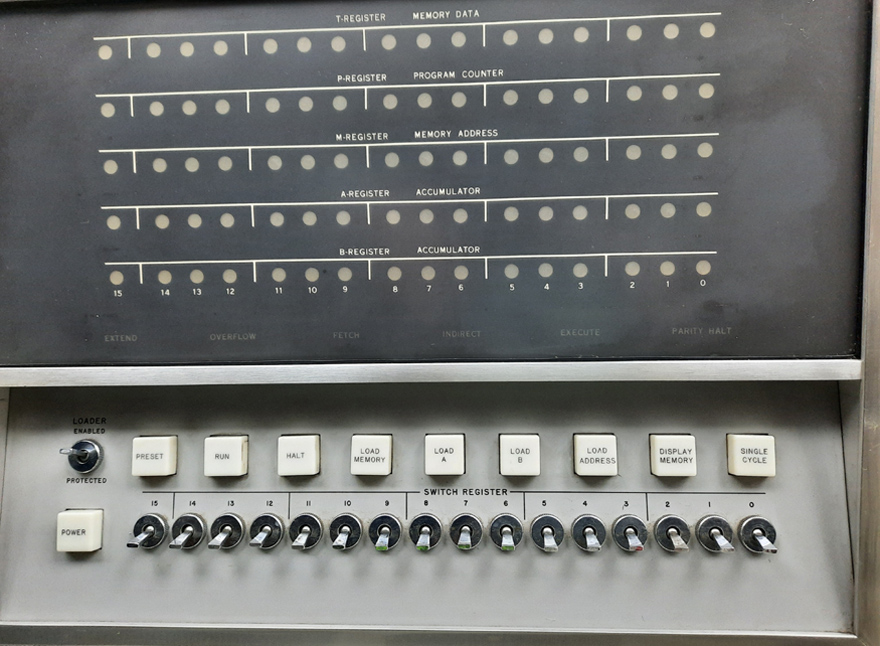

Hewlett
Packard 2116B
computer Vorderseite. USA.1968.
|
Das Control-Panel lässt die interne 16-Bit Architektur mit A-,
B-, M-, T- und P-Register erahnen.
Mit Hilfe des unteren Switch-Register lassen sich Werte in das A-,B-
und P-Register ausch manuell eingeben.
|

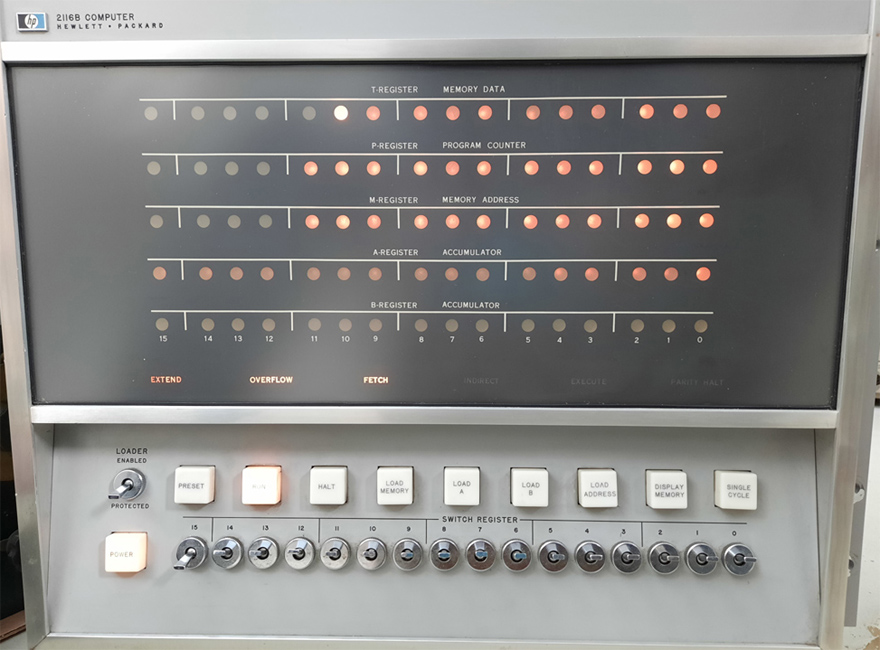

Hewlett
Packard 2116B
computer Vorderseite, in Betrieb. USA.1968.
|
In den frühen Ausstattungen wurde die Software für
den Rechner über Papierstreifen geladen.
Mit dem Siegeszug des Rechners gingen bei Hewlett Packard auch die
Entwicklung weiterer Speichermedien wie Magnetband-Laufwerke und
Festplatten einher.
Der HP 2116B computer erlebte eine steile Evolution über
weitere 2100 Systeme hin zu den HP 1000 Rechnern Anfang der 1980er
Jahre.
Rückblickend erstaunlich, dass der vergleichsweise
späte Eintritt von HP in den Computermarkt zu einem
beständig steigenden Erfolg bis in die Gegenwart
geführt hat.
Angefangen hat aber alles mit diesem 2116 Computer.
|
| |
Literatur/
Dokumentation
Volume
1
02116-9152 HP
2116B Computer Specifications and Basic Operation (July 1968)
02116-9057 HP
2116B Computer
Opeators Guide (2nd edition Dec 1970)
Volume 2
02216-9153 HP
2116B Computer
Installations and Maintenance Manual (Aug. 1968)
|
| |
