Rohde & Schwarz
<--                          -->

Physikalisch-techn. Entwicklungslabor Dr. Rohde & Dr. Schwarz: Selbstinduktionsmeßgerät
Typ LRH

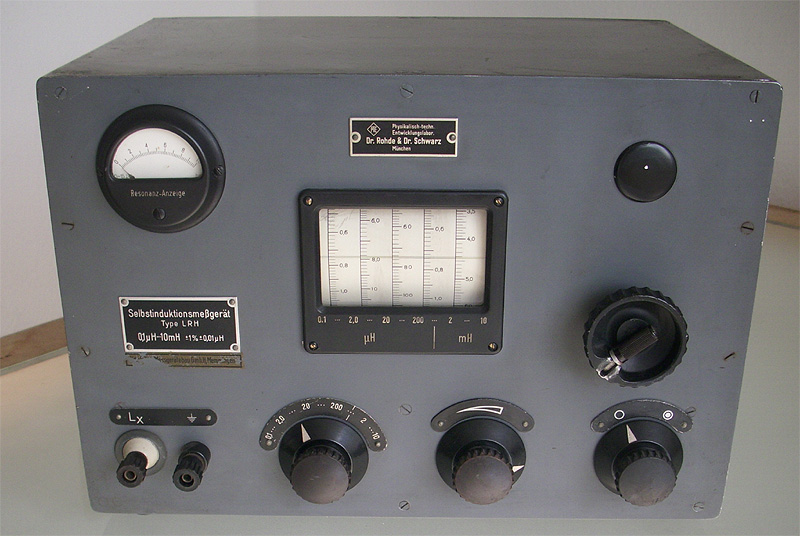

LRH, vorne. Memmingen, Deutschland, 1944.

Laut Online-Firmendokumentation Rohde & Schwarz wurde die Produktion im Jahr 1941 "wegen drohender Luftangriffe" von München zunächst nach Kempten im  Allgäu, und ab 1944 nach Memmingen verlagert. Aus dieser Zeit und noch vor der dauerhaften Umbenamung der Firma nach "Rohde & Schwarz" stammt dieses Modell [Nr. M 288 1181] des Selbstinduktionsmeßgerät Type LRH.
Mit diesem Messgerät lassen sich im Resonanzverfahren Induktivitäten ausmessen bzw. abgleichen (zu jener Zeit war der Begriff Selbstinduktion gebräuchlicher als der Begriff Induktion).



LRH, Innenansicht LRH [Nr. M 297 1716]. Memmingen, Deutschland, 1948.

Die an den Klemmen Lx angeschlossene Spule oder Drossel wird dabei in den Zweig einer Messbrücke gebracht, die solange verstimmt wird, bis das im Mittelzweig liegende Messinstrument den weitesten Ausschlag bei Resonanz zeigt. Die Selbstinduktion wird dann auf der Trommelskal im entsprechenden Bereich abgelesen.

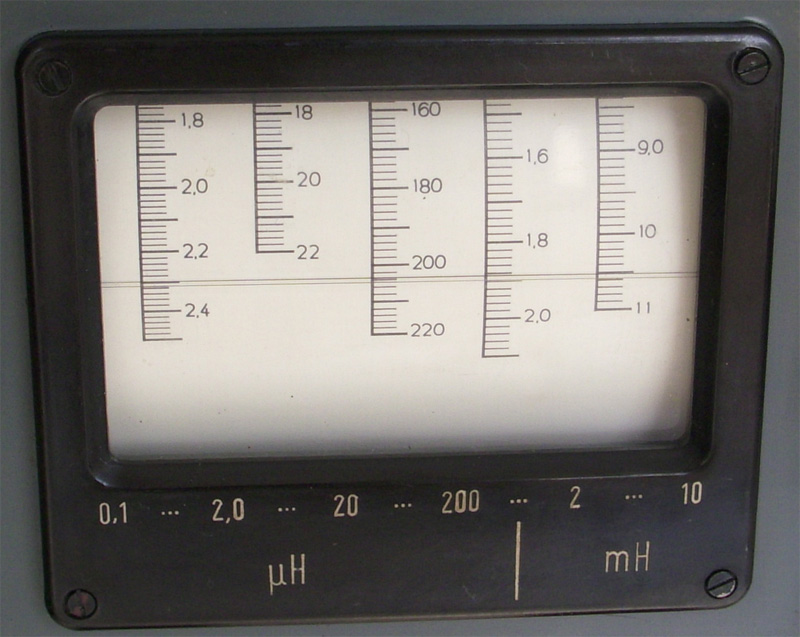

LRH, Detailansicht. Memmingen, Deutschland, 1944.

Bei Vergleich mit einem neuzeitlichen L-Messegrät, zeigt das LRH immernoch Messergebnisse innerhalb seiner angegebenen Toleranz.
In einer leicht anderen Bauform taucht das Messgerät LRH bereits in einem Katalog von 1938 auf und findet sich mit höherer Seriennummer auch noch in Exemplaren, gefertigt 1948.


LRH LRH  [Nr. M 297 1716] , Detailansicht. Memmingen, Deutschland, 1948.

Das Selbstinduktionsmessgerät LRH ist ein sehr repräsentatives Modell für die frühesten Modelle der PTE, der späteren Rohde & Schwarz. Die sehr beeindruckende mechanische Verarbeitung und das elektronische Design bleiben über Jahrzehnte Referenz in der elektronischen Mess- und Schaltungstechnik.

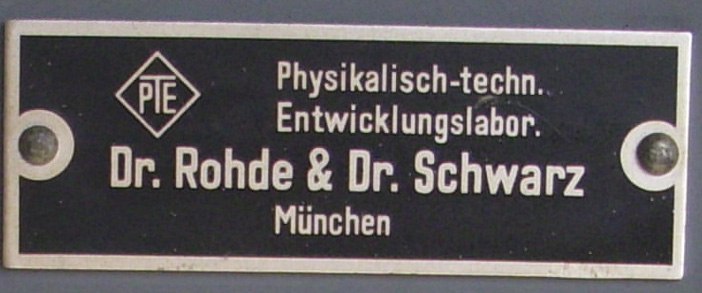

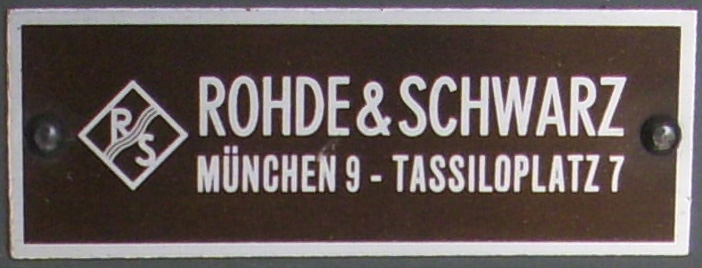

 Firmenschilder zweier Exeemplare -  Oben: LRH, ca. 1944. UnteN:  LRH, ca. 1948. München

Siehe hierzu auch: "Zur Datierung von Rohde & Schwarz - Geräten" (2015).


Kennwerte:
Messbereich:          0,1 uH ... 10 mH in 5 Teilbereichen
Röhrenbestückung:  AZ11, EF13, EF12
Messfrequenz:        20 kHz ... 4000 Hz
Genauigkeit            +/- 1 %

Abmessungen:     350 x 240 x 240 mm;
Gewicht:             ca. 6 kg

Dokumentation:
PTE Dr. Rohde & Dr. Schwarz: Messgeräte und Hilfsmittel für die Hochfrequenztechnik: Selbstinduktionsmesßgerät LRH, München, 1938.
