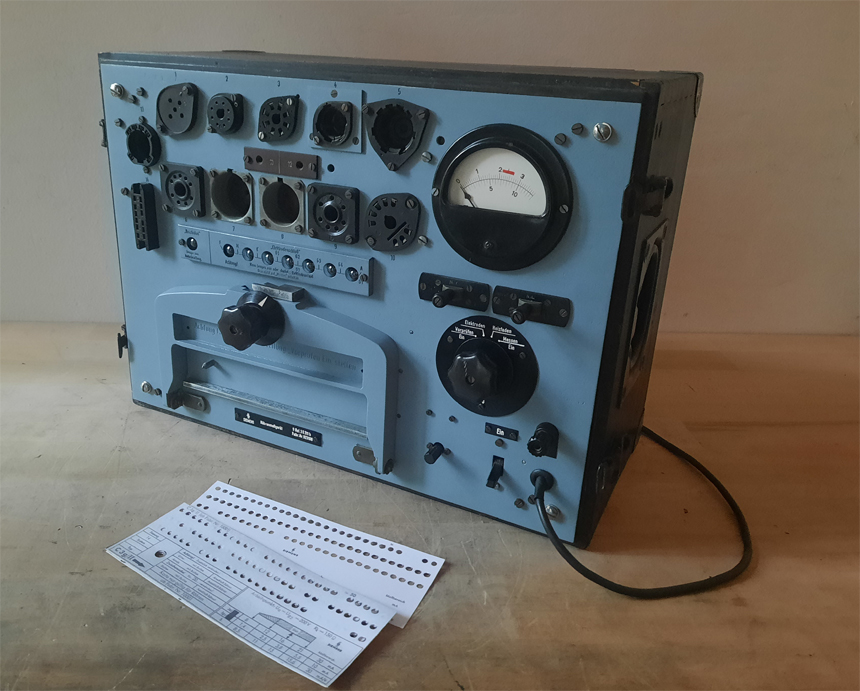

SIEMENS Röhrenmeßgerät 3 K 311b,
Deutschland, ca. 1949. |
Ein selbst in Deutschland nur noch selten zu findendes Objekt: Das
Röhrenmeßgerät 3 K 311, erstmals
erwähnt in einer Preisliste SIEMENS
Meßgeräte
für die Nachrichtentechnik, 1949. Im Gegensatz zu den
seinerzeit handelsüblichen und weit verbreiteten
Röhrenprüfern zeichnet es sich durch eine
elektronisch stabiliserte Anodenspannung, zuschaltbare
Kathodenwiderstände
und die Möglichkeit zur Messung
der Steilheit aus.
|

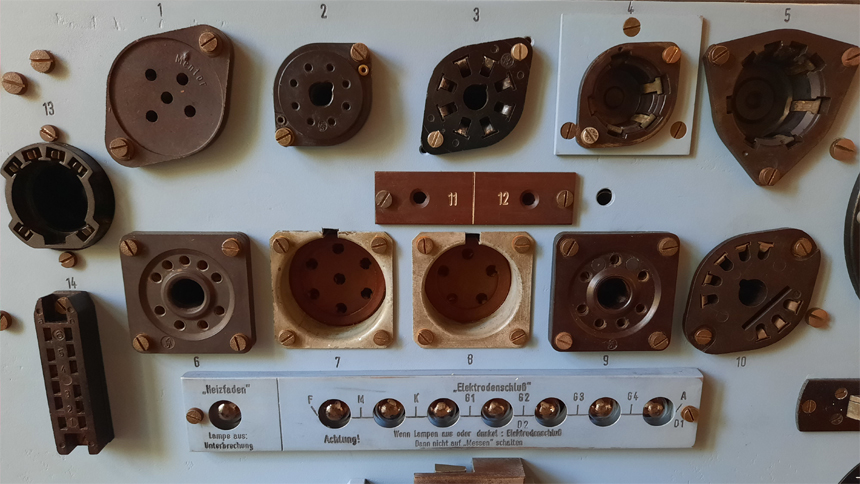

SIEMENS Röhrenmeßgerät 3 K 311b, Fassungen.
|
Das 3 K 311 Röhrenmeßgerät war
ursprünglich dafür gedacht, vornehmlich
Poströhren, wie zum Beispiel die Typen Aa, BO und C3e,
auszumessen, was sich auch in der
Bestückung mit entsprechenden Fassungen zeigt.
Poströhren, der Name ist Programm, waren vorallem von SIEMENS
für die Deutsche Bundespost gefertigte, spezielle
Langlebe-Röhren mit engen Toleranzen, eingesetzt in der
Vermittlungs- und Weitverkehrstechnik; Poströhren sind auch in
vielen Messgeräten bei SIEMENS und Wandel & Goltermann
der 1950er und 1960er Jahre zu finden.
|
SIEMENS Röhrenmeßgerät 3 K 311b,
Innenansicht, hinten.
|

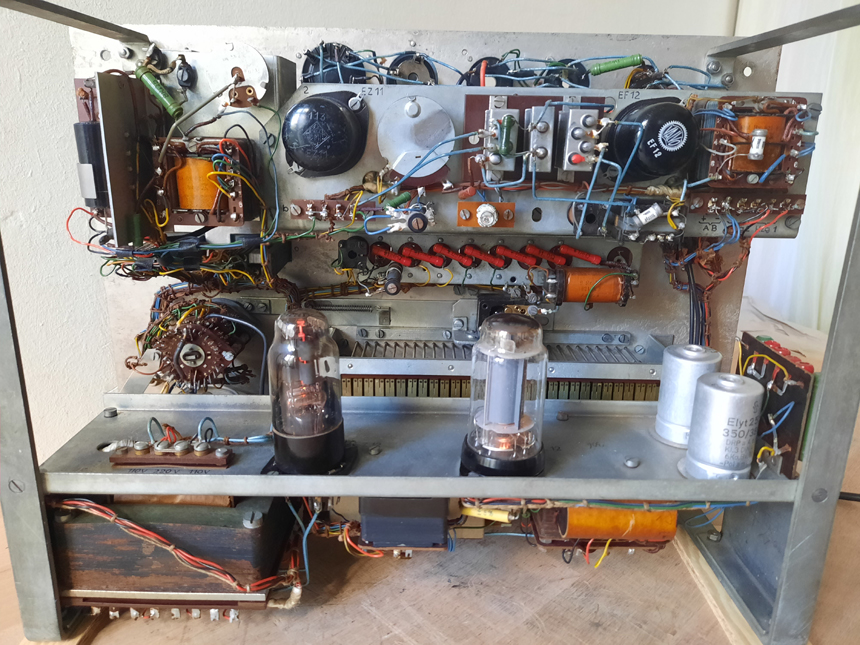

Bild oben zeigt die Innenansicht des
Röhrenmeßgeräts: Zu erkennen sind als
Geichrichterröhre eine EZ12, die Leistungspentode EL12
für die Stabilisierung der Anodenmessspannung. Oben eine EF12
für die Erzeugung der 8 KHz Gitterspannung und eine EZ11, die
die Gleichrichtung der Steuerspannung für die EL12
übernimmt. Gemessen an der sehr strengen Verdrahtung
späterer SIEMENS Messgeräte (1960er Jahre) wirkt das
3 K 311b noch etwas prototypisch, allerdings nicht untypisch
für die Ende 1940er Jahre: die Materialien und verbauten Teile
sind teils noch (Nachkriegs-)Altbestände, Bleche und Stahl
(noch nicht wieder) sonderlich hochwertig.
|

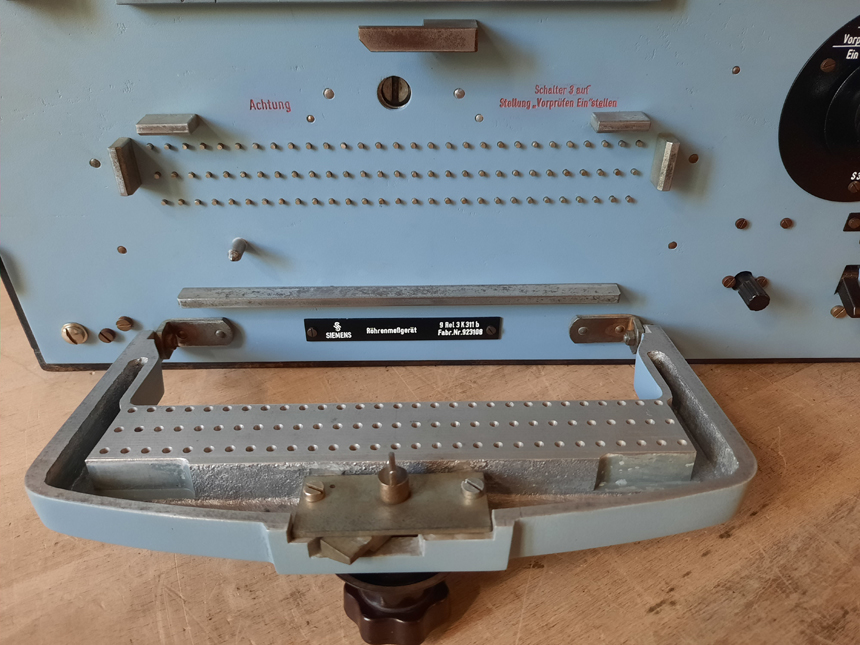

SIEMENS Röhrenmeßgerät 3 K 311b,
Drucktastenfeld und Rahmen.
|
Die Beschaltung der zu messenden
Röhre wird über Lochkarten und ein System bestehend
aus Drucktastern bewerkstelligt; die Lochkarte wird mittels eines
Rahmens auf das Feld aus Drucktastern gelegt und stellt nach
Verriegelung den röhren-spezifischen Messaufbau her. Die
Skalierung umfasst Anoden- und Schrimgitterströme von
jeweils 1 mA bis 100 mA, sowie Steilheitsmessungen zwischen 1 mA/V bis
30 mA/ V.
|

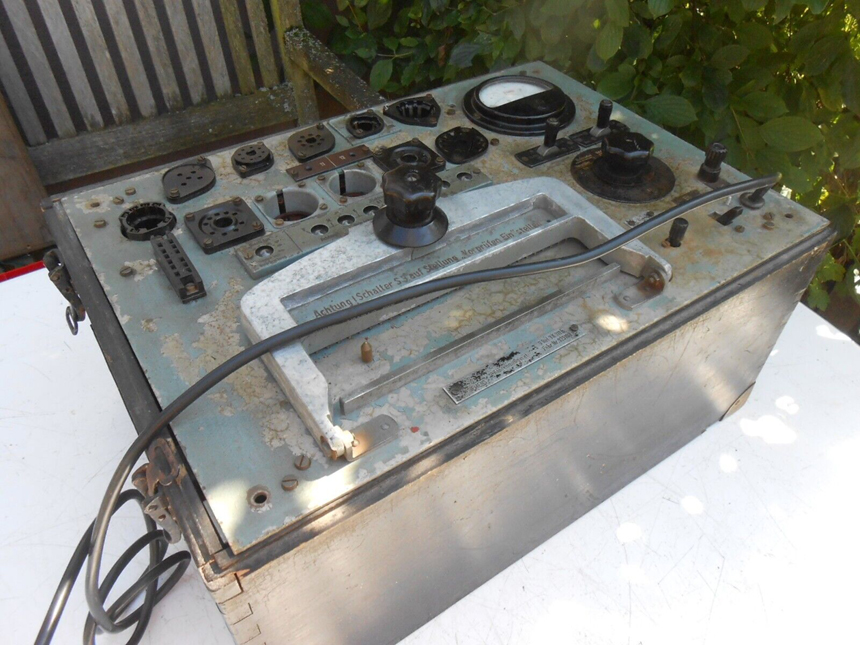

SIEMENS Röhrenmeßgerät 3 K 311b,
Fundzustand.
|
Das 3 K 311 Röhrenmeßgerät erreichte das
Museum in wenig ansehnlichem Zustand (siehe Foto oben), aber - man
kauft da die Katze im Sack - innen vollständig und prinzipiell
funktional.
Seines Alters, Seltenheitswertes und der guten elektonischen
Funktionalität wegen setzte sich die Idee eines
"Wieder-Ansehnlich-Machens" durch - die Bearbeitung und Restaurierung
der Frontplatte wurde zu einem dann doch langen Weg:
- Ausbau der Frontplatte durch Ablöten aller
Fassungen und Bedienelemente, parallel Dokumentation des
Lötplans und Lösen des Chassis und des Rahmens; alle
Fassungen entlöten
- Ablaugen und Entfernen des Altlacks und der
darunter befindlichen Grundierung auf Frontplatte und Rahmen
- Reinigen und Schleifen der Frontplatte mit Papier
unterschiedlicher Korngrößen (180, 300),
Verschließen aller Gewinde und der kleinen Öffnungen
( 87 allein für die Drucktaster)
- Grundierung auftragen, Anschleifen (600),
abermals Grundieren und Schleifen (800)
- Auftragen des Lacks (3 Teile RAL7000 FEHGRAU, 1
Teil RAL5024 PASTELLBLAU) und Schleifen
(800), das Ganze vier mal mit Abschluss Polieren ( 1000, 1200)
- Auslegen der Gravuren auf Frontplatte (schwarz), Rahmen
(rot) und Schildchen (weiß) mit speziellen
Farbfüllstiften (eine
verhältnismäßig zeit-aufwändige
Kleinarbeit)
- Anbau der Frontplatte und Einpassen des Drucktastenfelds
sowie Justieren der Rahmenschließung mit zwei gekoppleten
mechansichen Schaltern und Verschlussblende
- Richten der Kabelbäume und teils neue Litzen,
Einlöten der Fassungen; Zwischentests mit
Leitungsprüfer (insgesamt zwei gute Abende)
- Anbringen und Richten der Bedienelemente und Schildchen;
neues Stromanschlusskabel, Einbau eines primärseitigen
Vorwiderstand (230V -> 220 V) und Richten der Erdung
- Abschlusstest nach VDE 0100
Ein paar Bilder von diesem Weg (brutto 60 Arbeitsstunden)
|

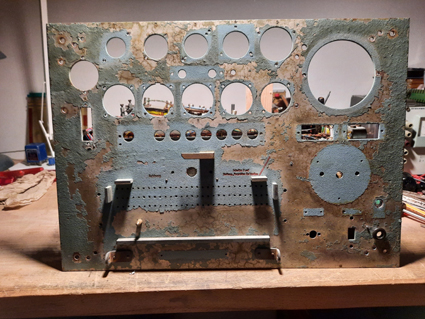

Ausbau
|

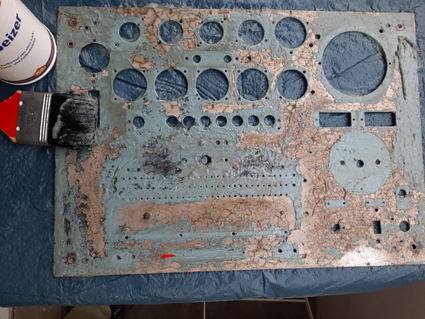

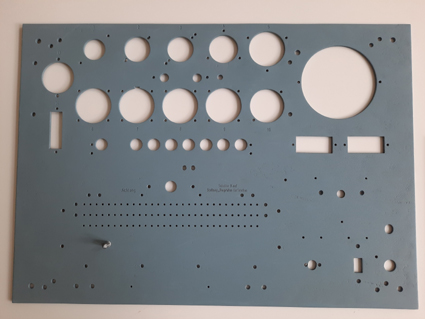

Abbeizen, anschließend Reinigen und Schleifen
|

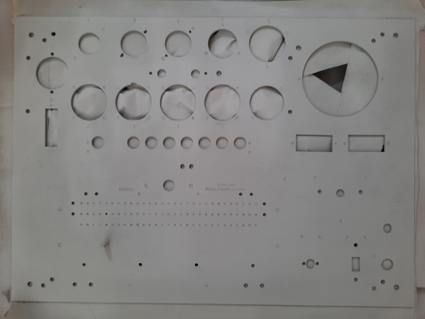

Grundierung und Schliff (zweimal) |
Lackierung und Schliff, Polieren (viermal)
|

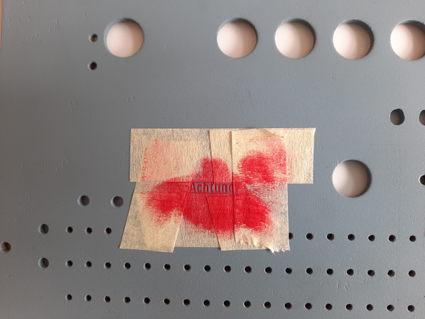

Auslegen der Gravuren |

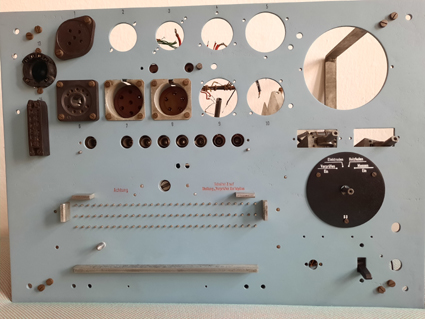

Einbau der Fassungen und Bedienelemente |
|
Die Bauelemente im Röhrenmeßgerät 3 K 311b
stammen allesamt aus dem Hause SIEMENS: Transformatoren,
Widerstände, Kabel, Kondensatoren, Röhrenfassungen,
das Anzeigeinstrument, Taster und Schalter.
Bemerkenswert sind die Halbleiderdioden im Messkreis für die
Steilheitsmessung (1949!). Für die Ertüchtigung der
Funktion wurden die Röhren und zwei sehr kratzige
Potentiometer erneuert. Da das Messwerk einen systematischen Fehler von
+ 10% hatte, war ein kleiner Nebenwiderstand notwendig, damit die
Anzege nun wider passt. Da es sich ursprünglich um ein
Messegrät mit 220V-Anschluss handelt, hilft ein
primärseitig eingelegter Widerstand auch die entnehmbaren
Heizspannungen wieder an ihren Nennwert zu bringen.
|

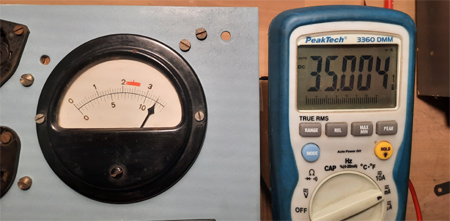

Abgleich des Anzeigeinstruments im Bereich 30 mA |

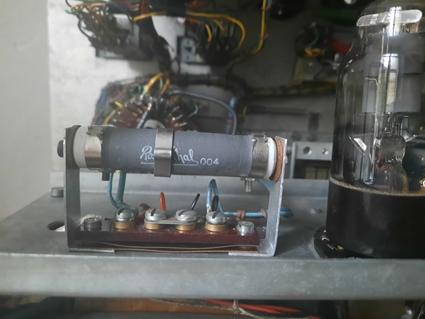

Primärseitiger Vorwiderstand |
|
Die (vergleichsweise kleine) Herausforderung ist das Erstellen der
Karten: Voraussetzungen sind ein Schlüsselplan der
Drucktaster, die Kenndaten der zu messenden Röhre und eine
Prototypkarte z.B. in jpg-Format in einem Grafikprogramm (bei mir ein
altes Adobe Photshop Version 6). Nach dem Vermerken der
auszustanzenden Löcher in der Grafik habe ich mir die Datei
auf 300gr-Papier ausdrucken lassen und die Löcher mit einem
Locheisen ausgestanzt (7,5 mm und 4 mm). Nach drei Karten hat man den
Dreh raus.
|

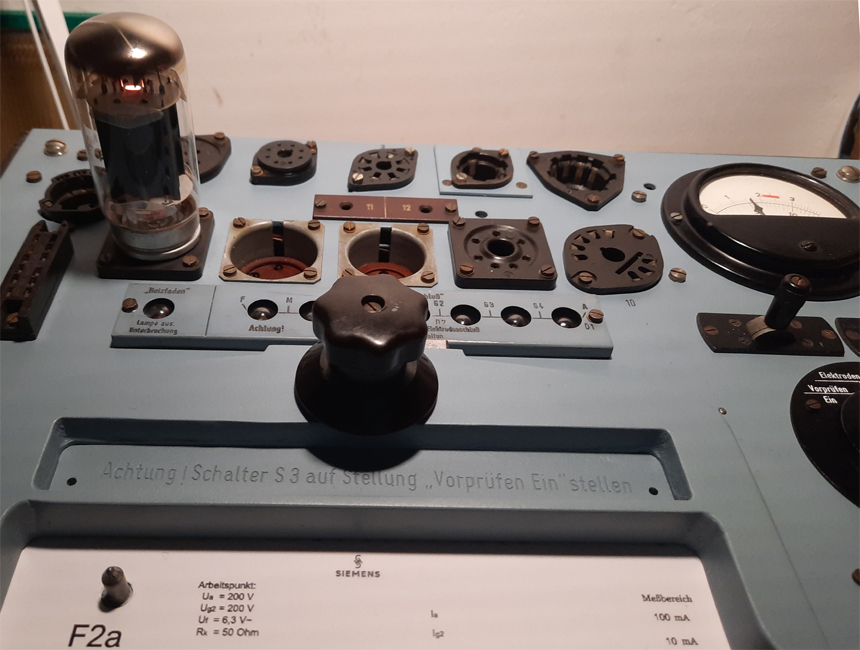

SIEMENS Röhrenmeßgerät 3 K 311b, Messung
einer SIEMENS F2a-Röhre.
|
Das Bild oben zeigt das Ausmessen einer SIEMENS F2a-Röhre (die
SIEMENS F2a hat als Endröhre in Verstärkern bei manch
Audiophilem eine kleine Renaissance auslöst).
Der mitgelieferte erste Kartensatz enthielt 50 Karten (für
Weitverkehrs- Poströhren). Es standen in späteren Versionen
auch Karten und Adapter für weitere, aus US-Typen zur
Verfügung.
Kennwerte:
Messbereiche für
Anoden-, Schirmgitter- und Diodenstrom: 1, 3, 10, 30 100 mA
Steilheit: 1, 3, 10, 30 mA/ V
Röhren: EZ12, EL12, EF12, EZ11
Abmessungen: 480 x 350 x 310 mm
Gewicht: 24 kg
Preis: 1695 DM (1949)
|
|
|
| |
|
