Rohde & Schwarz: Récepteur VHF  Typ NE2E

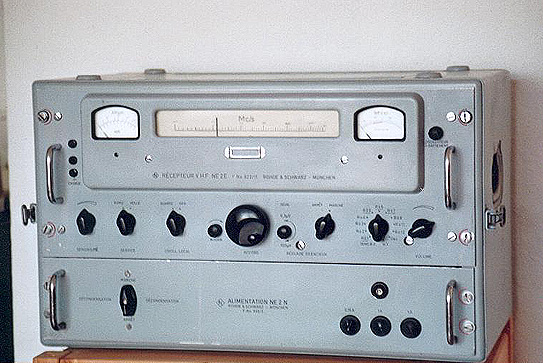

NE2, vorne. München, ca. 1955

Diese frühe Version des R&S Flugsicherungsempfänger - mit der F.Nr.822/11 und einer Frontplattenbeschriftung in französicher Sprache - war laut Angaben des Vorbesitzers auf dem „Aéroport de Paris“ in Paris im Einsatz.  Das Modell verfügt serienmäßig über einen Betriebsmodus "Décondensation", in dem mit Hilfe zweier unten im Gerät angebrachten Heizwiderständen der Empfänger mit seinen Quarzen auf Betriebstemperatur gehalten werden kann.


NE2, Innenansicht. München, ca. 1955

Auf obigem Bild zu erkennen sind unten links der A1-Überlagerer; in der oberen Baureihe mittig der  Quarzoszillator für den Betrieb auf einer Festfrequenz. Unten der 5-stufige Zf-Verstärker, oben rechts das Hf- und oben links das Nf-Teil.
A1-Überlagerer und Quarzoszillator waren in dem Nachfolgemodell des Flugsicherungsempfängers NE-1nicht mehr serienmäßig enthalten. Der NE2 arbeitet bemerkenswerterwiese mit einer ersten Zwischenfrequenz von 9,72 MHz. Offenbar etablierte sich eine Zwischenfrequenz von 10,7 MHz erst in den Folgejahren.

Blockschaltbild NE2 aus der französischen Original-Dokumentation.

Kennwerte:
Frequenzbereich:           100 MHz ... 156 MHz
Eingangswiderstand:       60 Ohm
Betriebsarten:               A3 (Telefonie)
                                  A2 (Telegrafie, tönend)
                                  A1 (Träger, unmoduliert)
Zwischenfrequenzen:      1.Zf   9,72 MHz    2. Zf 1,65 MHz
Abmessungen B x H x T:  (565 x 336 x 378) mm;   Gewicht: 35 kg

Dokumentation:
Description Récepteur V.H.F. 100 á 156 Mc/s Type NE 2. München 1953.
