NEMS-CLARKE
Solid State Receiver Type R-1037G
(Product of Defense Electronics Inc.)
|
NEMS CLARKE Solid State Receiver Type R-1037G vorne. USA, ca. 1967.
|
Der transistorisierte Empfänger R-1037 wurde nach hier
vorhandenen
Unterlagen von NEMS CLARKE 1962 als 'Multi-Range Telemetry Receiver' in
der
Version R-1037A eingeführt. NEMS CLARKE, ein
Zusammenschluss der Produktionsfirma NEMS mit einem kleineren
Entwicklungsteams um Allen Clarke, wurde 1960 von VITRO
Electronics übernommen, der Name blieb aber bis Ende der
1960er Jahre bestehen.
|

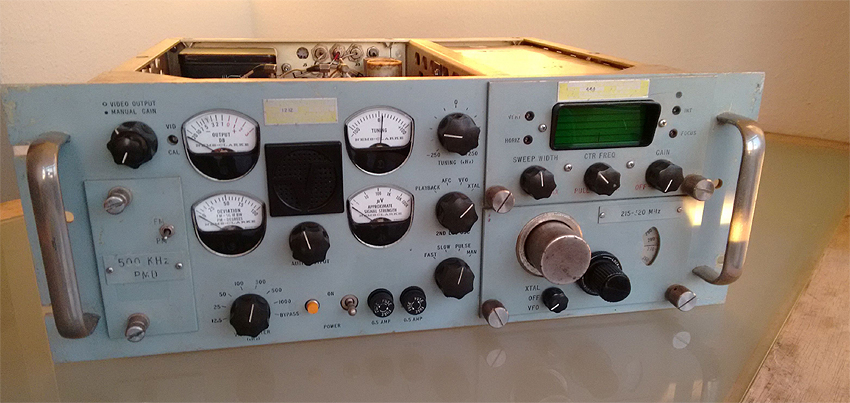

NEMS CARKE Solid State Receiver Type R-1037G Serial 1212 vorne. Vor der
Restaurierung.
|
Das Modell hier in der Version R-1037G, Seriennummer 1212, erreichte
die Sammlung in
äußerlich schlechtem Zustand, allerdings
außen und innen vollständig und insgesamt
restaurierungs-würdig. Der R-1037 taucht heute unter den
Labeln von Nems-Clarke und Vito Electronics in der Version 'A' und
unter Defense Electronics in der Version 'G' in manchen Sammlungen mit
unterschiedlichen Bestückungen und Einschüben auf.
Eingesetzt waren die Empfänger bis in die 1970 Jahre bei der
Übertragung von Bild-, Ton-, Positions- und Messdaten,
sowie bei der Steuerung von Raketen und in der Raumfahrt.
|

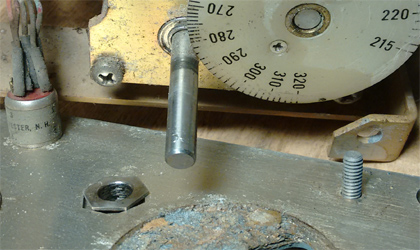

NEMS Clarke Solid State Receiver Type R-1037G während der
Restaurierung.
Links: Festgerostete Röhrenkappen an den Nuvistoren; Rechts:
Hinter der Frontplatte des Tuning-Einschubs
|
NEMS-CLARKE war u.a. Ausrüster der Funksysteme bei
den Mercury- und Gemini-Weltraum-Programmen. Entsprechend sind
die Anforderungen an die Empfänger bezüglich
Verarbeitung, Robustheit und Zuverlässigkeit.
Das Exemplar hier war nach einer offenbar sehr lausigen Zeit und
schlechter Einlagerung, nach kurzer Pflege und Instandsetzung bei
Einschalten betriebsbereit. Die Empfindlichkeit des Einschubs bei 275
MHz lag bei 5 uV.
|
NEMS Clarke Solid State Receiver Type R-1037G. RF Tuner Type RFT-107C-7
innen . USA, ca. 1967.
|
In obigem Bild zu sehen ist der Spiral-Inductuner (vermutlich von
MALLORY) der Abstimmeinheit Type RFT-107C-7, Frequenzbereich 215 - 320
MHz: Die Spulen sind um eine Keramikachse angeordnet, bei Abstimmung
auf eine Frequenz greifen Schleifer, die fest an der Achse liegen die
entsprechende Induktivität ab. Spiral-Inductuner finden sich
in
vielen hochwertigen amerikanischen Empfängern bis in die
1970er
Jahre, so etwa im SERVO R5200
VHF-Receiver (1957), dem Typ
901 Receiver von CEI (1961) oder dem WATKINS-JOHNSON Receiver Type 8730A
(1977).
Als aktive Elemente kommen in der RF-Unit Nuvistoren, im Eingangskreis
vom Typ RCA 8058 -, in der Oszillator- und Mischstufe vom Typ RCA 7587
zum Einsatz.
|
NEMS Clarke Solid State Receiver Type R-1037G. Spectrum Display Unit
Type 443, vorne . USA, ca. 1967.
|
Eine Besonderheit sind die von NEMS Clarke um 1960 entwickelten
Spektrumsanzeigen (Spectrum Display Unit), die ein Beobachten eines
wählbaren Frequenzspektrums um die Empfangsfrequenz
ermöglichen. Die hier zum Einsatz kommende Röhre
3ASP1 ist
mittlerweile extrem rar; die Anzeigen aber häufig recht
robust.
Bei WATKINS-JOHNSON finden sich diese Anzeigen in vielen
Empfängern der 1960er und 1970er Jahre (WJ-8730A und WJ-560).
|
NEMS Clarke Solid State Receiver Type R-1037G. Spectrum Display Unit
Type 443 mit 1 eingeblendeten MHz- Markern . USA, ca. 1967.
|
In obigem Bild zu erkennen: Die SDU in eingeschaltetem Zustand. Die
Frequenzmarken lassen sich über eine zusätzliche
Schaltfunktion einblenden. Erstaunlicherweise funktionierte die
Spektrumsanzeige auch nach vielen Jahren Depot nach kurzer Reinigung
und Inspektion auf Anhieb.
Kennwerte:
Frequenzbereich:
215 ... 320 MHz
Zwischenfrequenzen: 30 MHz und 10 MHz
Zf-Bandbreite
500 kHz
Filter
2,5 kHz - 1000 kHz Filter,
schaltbar
Eingangswiderstand:
50 Ohm
Betriebsarten:
AM (amplitudenmodulierte Signale)
FM
(frequenzmodulierte Signale)
PM
(Pulsmodulation)
Ausgangsimpedanz: 600 Ohm
Abmessungen B x H x T: (565 x 236 x 578) mm; Gewicht: ca
12
kg
Documents:
VITRO Electronics: Instruction Manual
Multi-Range Telemetry Receiver Type R-1037A. Maryland, USA. 1963.
O'Laughlin: "The Father Of Modern Spy Radios - Allen S. Clarke"
in Popular Communications, June. 2006.
|
