Siemens
<--                          -->

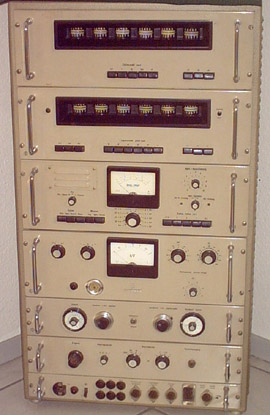

SIEMENS Grosses Strahlenmessgerät
Typ GS-DMZ/m

        Deutschland, ca. 1963.

Dieses modular aufgebaute Gerät in 19-Zoll-Bauweise war bis zu seiner Ausmusterung beim Kernforschungszentrum Karlsruhe im Einsatz. Das Große Strahlenmessgerät erlaubt im Besonderen eine sehr ausführliche Aufzeichnung von Messwerten für statistische Auswertungen. Eindrucksvoll sind die dekadischen Zählmodule mit je einer E90CC- und einer E1T-Röhre.

Aufbau:
  Elektronische Uhr             AX-5
  Impulszähler                   AX-3
  Mittelwertmesser             X4
  Hochspannungserzeuger   AX3-0104
  Motor-Diskriminator
  Linearverstärker
  Anschlussleiste

Messbereich:      max 40000 Imp./ min
Anzeigeröhren     VALVO E1T
Abmessungen:    (550 x 1000 x 370) mm
Gewicht:            ca. 130 Kg



Dokumentation:
SIEMENS & HALSKE: Strahlungsmessgeräte der GS-Baureihe. Eg-Anleitung 500/1.
Deutschland, ca. 1962.
RINN, Friedrich H.: "Impulshöhenanalyse und - Spektroskopie" in
SIEMENS-Zeitschrift Heft 5, Mai 1961.



Kategorien
Elektronische Anzeiger
<--                          -->
